玻璃鋼夾砂管怎么安裝
 來源：changbanqiao |
 發布時間：2021-7-6 14:45:53 |
玻璃鋼夾砂管怎么安裝？湖北長坂橋為您介紹玻璃鋼夾砂管道安裝順序，以及管道法蘭按與管子的連接方式可分為五種基本類型：平焊法蘭、對焊法蘭、螺紋法蘭（整體法蘭）、承插焊法蘭、松套法蘭。當然了賣給您就是為了讓您用的，肯定會為您安排的妥當?shù)摹?/span>
一、玻璃鋼管道及復合管的安裝
① FRP管在施工前，應對外觀和尺寸進行檢查，按出廠合格證進行驗收。
②管道安裝圖是管道安裝工程的依據，F(xiàn)RP/PVC管的敷設（包括連接形式、坐標、標高、坡度、坡向等）支承，F(xiàn)RP/PVC管和設備、管道附件的連接，管道附件的安裝位置、支承等，均應符合設計圖紙，如有變動，必須與設計單位協商解決。
③管道安裝，可按管道安裝圖所劃分的管段，從管道的一端依次安裝管道附件，直至另一端，再設支架或支座（必要時在安裝過程中需設臨時支撐）。管道吊裝時，外壁表面必須采取保護措施，禁止與鋼絲繩直接接觸，以免造成局部受力。
④FRP管的連接點只允許在直管部分。對焊連接點與管道支座邊緣的距離，應大于管道的外徑且不小于100mm；承插連接處與管道支座邊緣的距離應大于150mm。

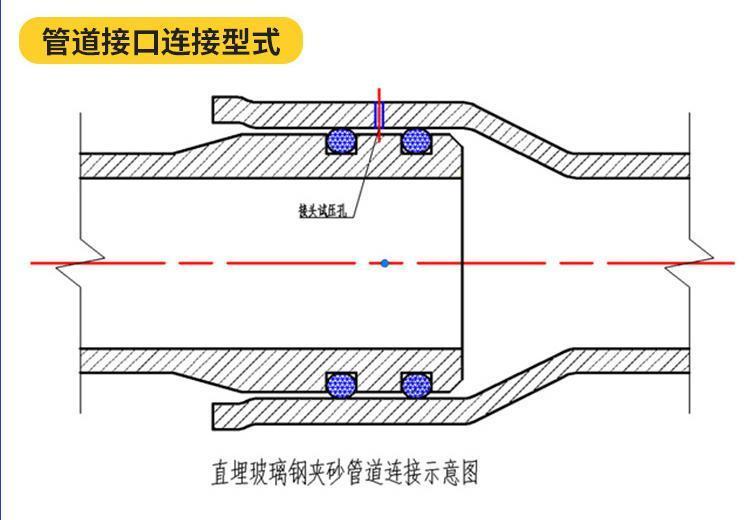

⑤管道的連接結構形式有承插式連接、法蘭式連接（焊環活套法蘭連接和復合平焊法蘭連接）、對焊連接三種。此工程中將根據設計文件的具體要求確定安裝方法。
⑥從事焊接的安裝工人必須持有焊工合格證，并熟悉FRP/PVC管的粘接劑性能及其安裝方法，并且有熟練的PVC焊接操作能力。
⑦管道在承插連接前，首先應清除連接處PVC管內壁污垢，然后將承插頭插入承插座內，承插口不得有歪斜，裂紋等缺陷，達到承插深度后，方可進行PVC焊接。
⑧承插部位應采用FRP增強，在增強處均勻涂一層R膠，涂層厚薄均勻，不得漏涂和流淌，再包一層玻璃布，涂不飽和樹脂，包玻璃布，反復進行，直至厚度達到要求為止。
⑨當承插口安裝不合格需返修時，承插頭和承插座必須重新制作，不得采用已使用過的承插件。
⑩法蘭與管道連接時，內外兩面都必須與管子焊接，法蘭面與管子軸線傾斜度應小于或等于管子外徑的1/100。法蘭連接應嚴格對中，軸向*允許偏差不大于2mm，不得用強緊螺栓的方法消除歪斜。擰緊螺栓分兩次進行，*次均勻?qū)ΨQ地擰一遍，然后再擰緊螺栓。
二、鋼襯膠管的安裝
①在搬運和堆放襯膠管及管件時,應避免強烈振動或碰撞。
②安裝前應檢查襯膠層完好，保持管內清潔。
③襯膠管安裝時，不得施焊，局部加熱，扭曲或敲打。
④對DN≤500的成品管件,安裝前要按單線圖對每管段進行編號，安裝時按單線圖和編號遂段組對安裝，其活口部分如要進行修正應將修正后的管段現場襯膠。
⑤襯膠管應采用軟墊片或半硬墊片，安裝時墊片要放正，必要時可有斜墊片找正。
⑥對DN≥500的管子,管件先按單線圖進行現場預制,預安裝,采用法蘭連接,法蘭面之間需預留好襯膠層及墊片厚度約為7mm，現場試壓合格后,拆卸進行現場加工襯里，預安裝后的管道應在管壁上做記號，按圖編號，使襯里后仍能按原圖紙進行安裝。
⑦現場預制的管道法蘭應內外兩面焊接，法蘭的內外表面焊接后必須用角向砂輪機磨光銼平，不得有凹凸不平，氣孔等現象，以免空氣留在孔隙內，使襯膠層因空氣作用老化。
⑧管內襯膠如是反出到法蘭，要求管件在制作時達到法蘭里口，轉角處應為r=5mm,如采用一般法蘭焊接,則法蘭里口的焊縫必須加工成r=5mm的圓角。
⑨現場加工的彎管，其彎曲角度應不于90°彎曲半徑不應小于管徑4倍。
⑩鋼襯膠管開三通要做到內壁轉角處的小圓角r=5mm呈光滑狀，采用加熱拉制三通的方法，以符合襯膠要求。
三、管道支、吊架的制作與安裝
①現場制作的管架嚴格按規范和圖紙進行，并涂漆保護，對拉桿吊架和彈簧吊架的吊耳支撐，應按鋼結構制作標準進行焊接并進行的滲透或磁粉探傷。
②所有管架位置，應在單線圖中標明。
③管道安裝時，應及時固定和調整支架，支架位置應準確，安裝應平整牢固，與管子接觸應緊密。
④固定支架應按設計文件要求安裝，并應補償器預拉伸之前固定。
⑤導向支架或滑動支架的滑動面應潔凈平整，不得有歪斜和卡澀現象。其安裝位置應從支承面中心向反方向偏移，偏移量應為位移值的1/2或符合設計文件規定，絕熱層不得妨礙其位移。
⑥管道安裝使用臨時支架時，不得與正式支架位置沖突，并有明顯標記。在管道安裝完畢后應予拆除。
⑦FRP/PVC管道與管架（包括支座）之間不得直接進行粘接或焊接固定。FRP/PVC管道固定管架的管道配合件（管卡、管托或管夾）與管道外壁之間，應墊有厚度不小于3mm的橡膠塊或其他軟墊。
⑧管道安裝完畢后，應按設計文件規定逐個核對支架的形式和位置。

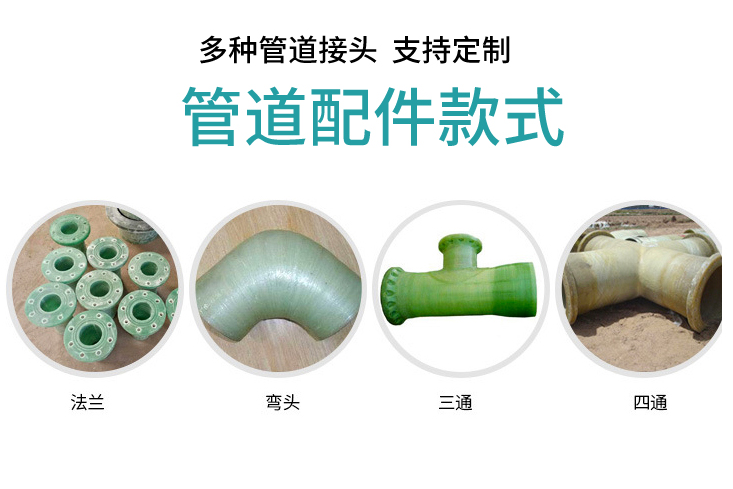

管道法蘭按與管子的連接方式可分為五種基本類型：
平焊法蘭、對焊法蘭、螺紋法蘭（整體法蘭）、承插焊法蘭、松套法蘭。
1.平焊鋼法蘭：適用于公稱壓力不超過2.5MPa的碳素鋼管道連接。平焊法蘭的密封面可以制成光滑式、凹凸式和榫槽式三種。光滑式平焊法蘭的應用量大，多用于介質條件比較緩和的情況下，如低壓非凈化壓縮空氣、低壓循環水，它的優點是價格比較便宜。
2.對焊鋼法蘭：用于法蘭與管子的對口焊接，其結構合理，強度與剛度較大，經得起高溫高壓及反復彎曲和溫度波動，密封性可靠。
3.承插焊法蘭：常用于PN≤10.0MPa，DN≤40的管道中。
4.松套法蘭：松套法蘭俗稱活套法蘭，分焊環活套法蘭、翻邊活套法蘭和對焊活套法蘭。常用于介質溫度和壓力都不高而介質腐蝕性較強的情況。當介質腐蝕性較強時，法蘭接觸介質的部分(翻邊短節)為耐腐蝕的高等級材料如不銹鋼等材料，而外部則利用低等級材料如碳鋼材料的法蘭環夾緊它以實現密封。
5.整體法蘭：常常是將法蘭與設備、管子、管件、閥門等做成一體，這種型式在設備和閥門上常用。
